Splitter PLC

PLC Splitter este un tip de dispozitiv de gestionare a puterii optice care este fabricat folosind tehnologia de ghidare de undă de silice. Oferim o serie întreagă de produse de splitter 1XN și 2XN care sunt adaptate pentru aplicații specifice.

Contactaţi-ne

Distribuie:

PREV：Niciun produs anterior Următorul：Adaptor optic

Specificații

● Pierdere scăzută de inserție

● PDL scăzut

● Proiectare compactă

● O uniformitate bună de canal la canal

● lungime de undă de funcționare largă: de la 1260nm la 1650nm

● Temperatura de funcționare largă: de la -40OC la 85OC Fiabilitate și stabilitate ridicată

Tipul splitter PLC

1. Clasificare după formă

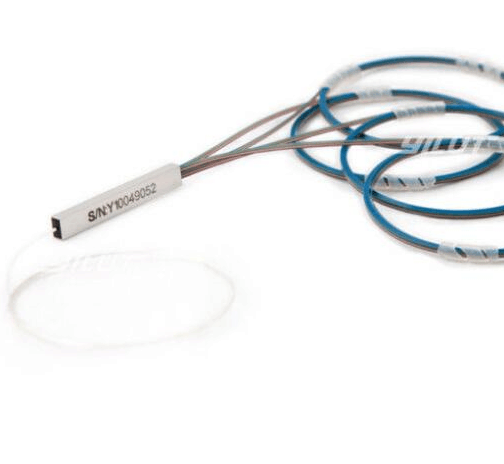

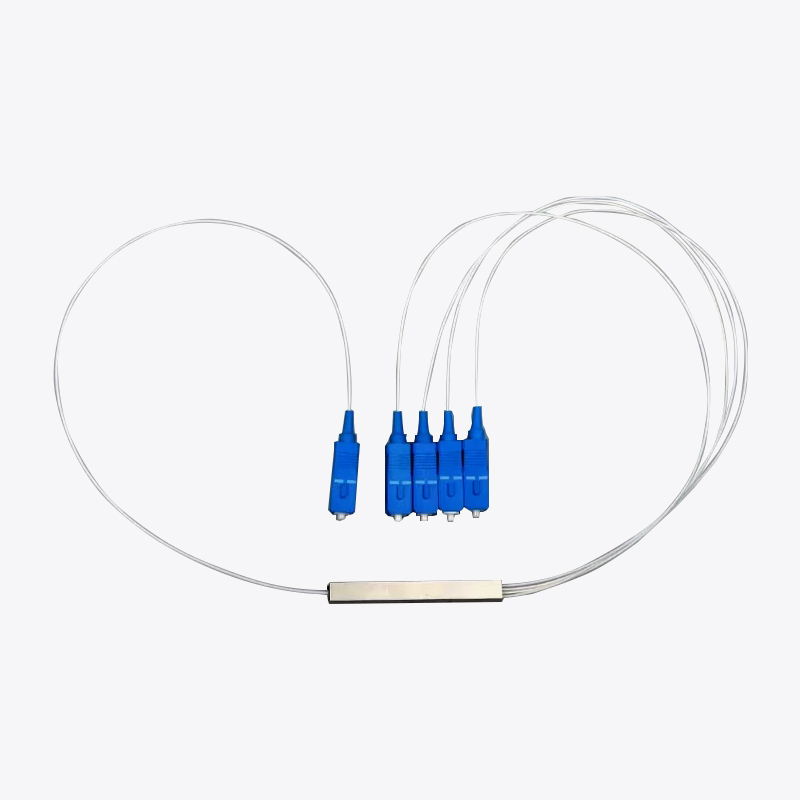

● Mini PLC Splitter

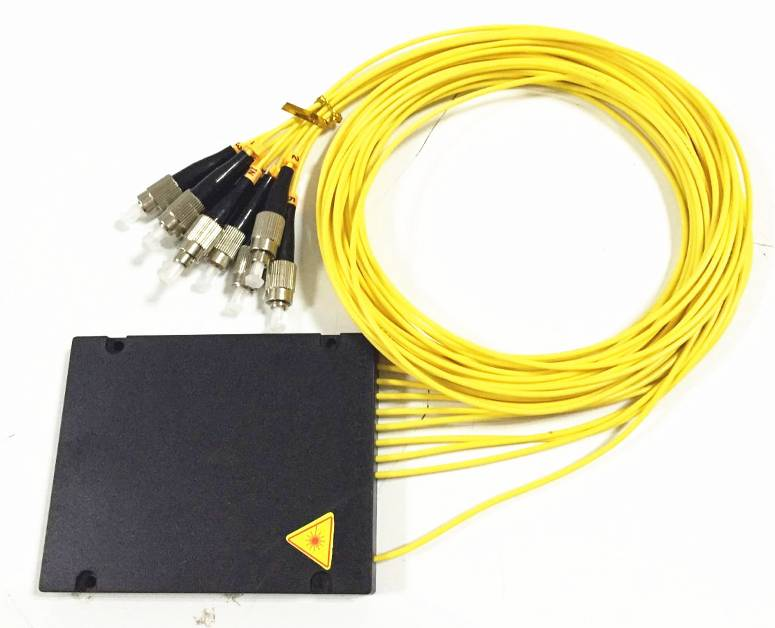

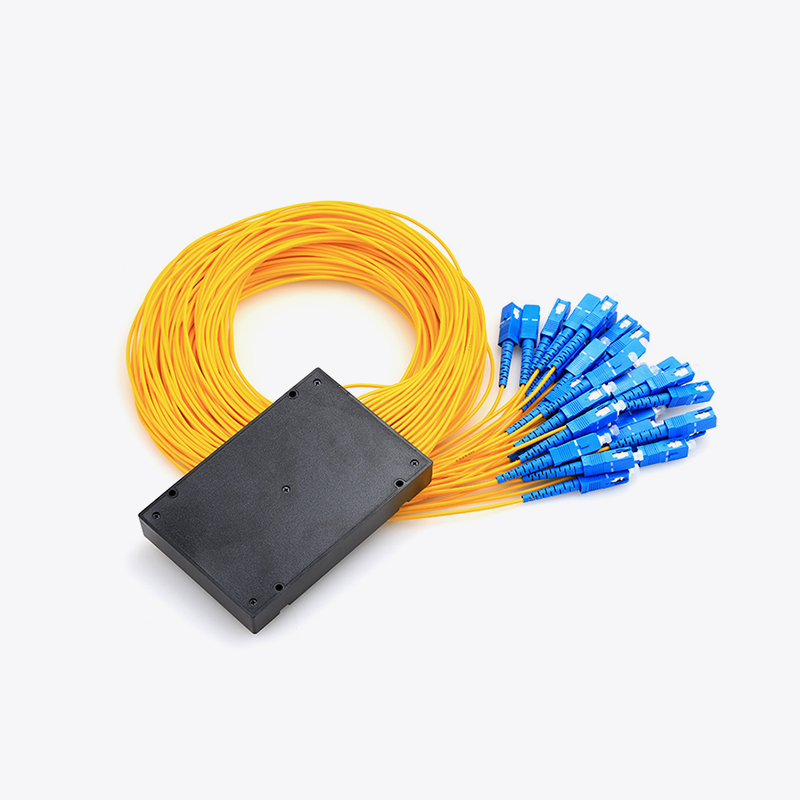

● Splitter PLC cu cutie ABS

2. Clasificare după serie

1/2*2、1/2*4、1/2*8、1/2*16、1/2*32、1/2*64、1/2*126

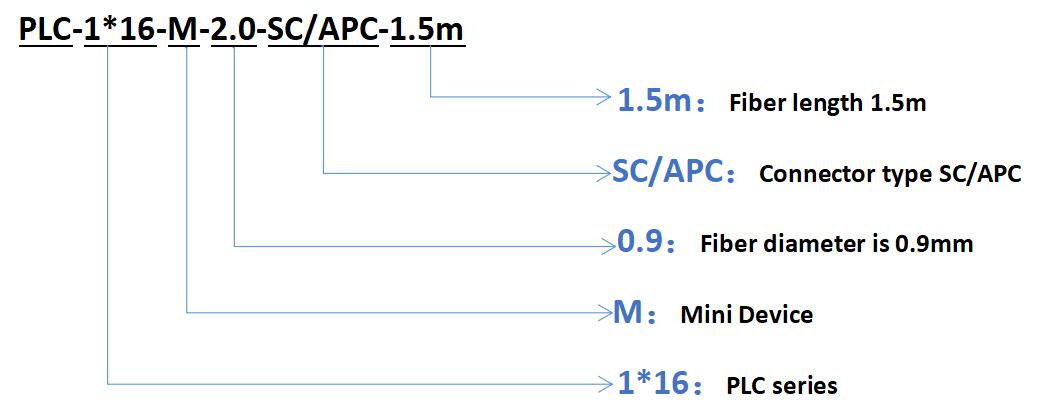

Structura produsului

Lungimea fibrei optice poate fi personalizată în funcție de cerința reală.

Tipul conectorului ： SC/APC 、 FC/APC 、 LC/APC 、 FC/UPC 、 LC/UPC 、 ST/UPC

Diametrul fibrei ： 0,9mm/2,0mm/3,0mm

Dispozitiv PLC: Mini/Abs Box

Seria PLC ： 1/2*2/4/8/16/32/64/128

Specificații mecanice:

1*n Splitters:

Parametru		Unitateateate	Valoare
Tip de produs			1x2	1x4	1x8	1x16	1x32	1x64	1x128
Lungimea de undă de funcționare		nm	1260 ~ 1650
Pierderea de inserție	Typ.	DB	3.6	7.0	10.2	13.5	16.6	20.1	24.5
Pierderea de inserție	Max.	DB	4.1	7.5	10.5	13.8	17.1	20.8	25.5
Uniformitate (Max.)		DB	0.5	0.8	0.8	1.4	1.5	2.0	2.6
PDL (Max.)		DB	0.2	0.3	0.3	0.3	0.3	0.5	0.8
Pierderea de întoarcere		DB	≥55 (conectori de tip APC) / 50 (conectori de tip UPC)
Directivitate		DB	≥55
Operație și Storagetemperatură		℃	-40 ～ 85

2*n Splitters:

Parametru		Unit	Valoare
Tip de produs			2x2	2x4	2x8	2x16	2x32	2x64	2x128
Lungimea de undă de funcționare		nm	1260 ~ 1650
Pierderea de inserție	Typ.	DB	4.1	7.2	10.5	13.8	17.0	20.5	24.8
	Max.	DB	4.5	7.6	11.0	14.8	17.9	21.5	25.8
Uniformitate (Max.)		DB	0.8	1.0	1.2	1.5	1.8	2.5	3.0
PDL (Max.)		DB	0.2	0.3	0.3	0.3	0.3	0.5	1.0
Pierderea de întoarcere		DB	≥55 (conectori de tip APC) / 50 (conectori de tip UPC)
Directivitate		DB	≥55
Operație și Storagetemperatură		℃	-40 ～ 85

Cerințe materiale pentru împărțire PLC

1. Fibra optică

Proiect	Specificații
Fibra optică	G657A1
Ф (mm)	0,9/2.0/3.0
Cablu optic	Fibra alb/hytrel galben/pvc/aramid

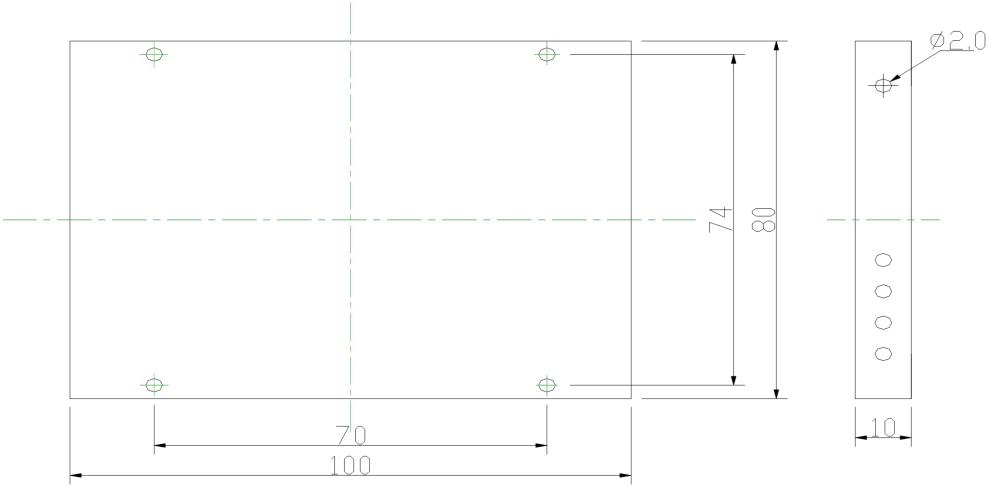

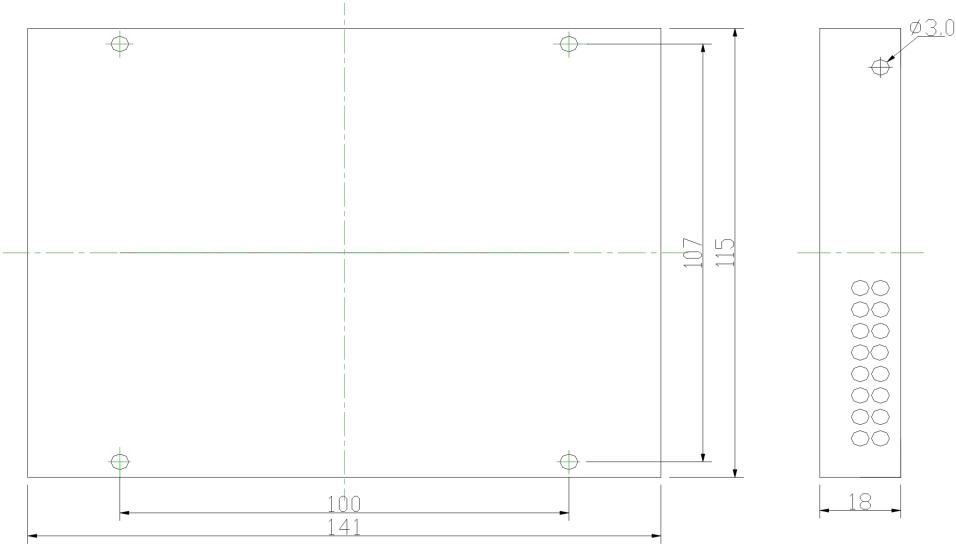

2. Dimensiunea cutiei ABS (unitate: MM)

Tip de produs	Unit	Cablu optic	Dimensiune （Lungime, lățime și înălțime）
1/2x2	mm	2.0/3.0	100x80x10
1/2x4	mm	2.0/3.0	100x80x10
1/2x8	mm	2.0/3.0	100x80x10
1/2x16	mm	2.0/3.0	120x80x18
1/2x32	mm	2.0/3.0	120x80x18
1/2x64	mm	2.0/3.0	120x80x18 sau 140x114x18
1/2x128	mm	2.0/3.0	140x114x18


100x80x10	120x80x18	140x114x18

Specificații conector


Min în cutie	Cutie abs

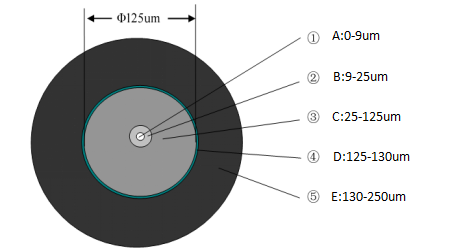

1. Specificația feței

Sfera de aplicare	Descrierea defectelor	Standard
①a:	Zgârieturi și nicks	Nu
	Bule și pete	Nu
	Corp străin	Nu
②B:	Zgârieturi și nicks	Nu
	Bule și pete	Nu
	Corp străin	Nu
③C:	Zgârieturi și nicks	≤2um și ≤1pcs
	Bule și pete	≤2um și ≤3pcs
	Corp străin	Nu
④D:	Zgârieturi și nicks	≤5um și ≤1pcs
	Bule și pete	≤5um și ≤2pcs
	Corp străin	Nu
⑤e:	Zgârieturi și nicks	≤5um și ≤3pcs
	Bule și pete	≤5um și ≤3pcs
	Corp străin	Permiteți ușor necomplabil

2.. Conector față 3D

Conector (mm)		ROC (MM)	Apex Offset (μM)	Înălțimea fibrei (NM)	APC-unghi (°)
Ф2.5	UPC	10 ～ 25	≤50	-100 ～ 50	————
Ф2.5	APC	5 ～ 15	≤50	-100 ～ 50	8 ± 0,5
Ф1.25	UPC	7 ～ 25	≤50	-100 ～ 50	——
Ф1.25	APC	5 ～ 12	≤50	-100 ～ 100	8 ± 0,5
1. În coloana de înălțime a fibrei, denotă proeminență, - denotă depresie. 2. ROC/APEX Offset/înălțimea fibrei Procent UPC din Pass ≥80%. Procentul APC din Pass ≥70%.
